ELD.L-03

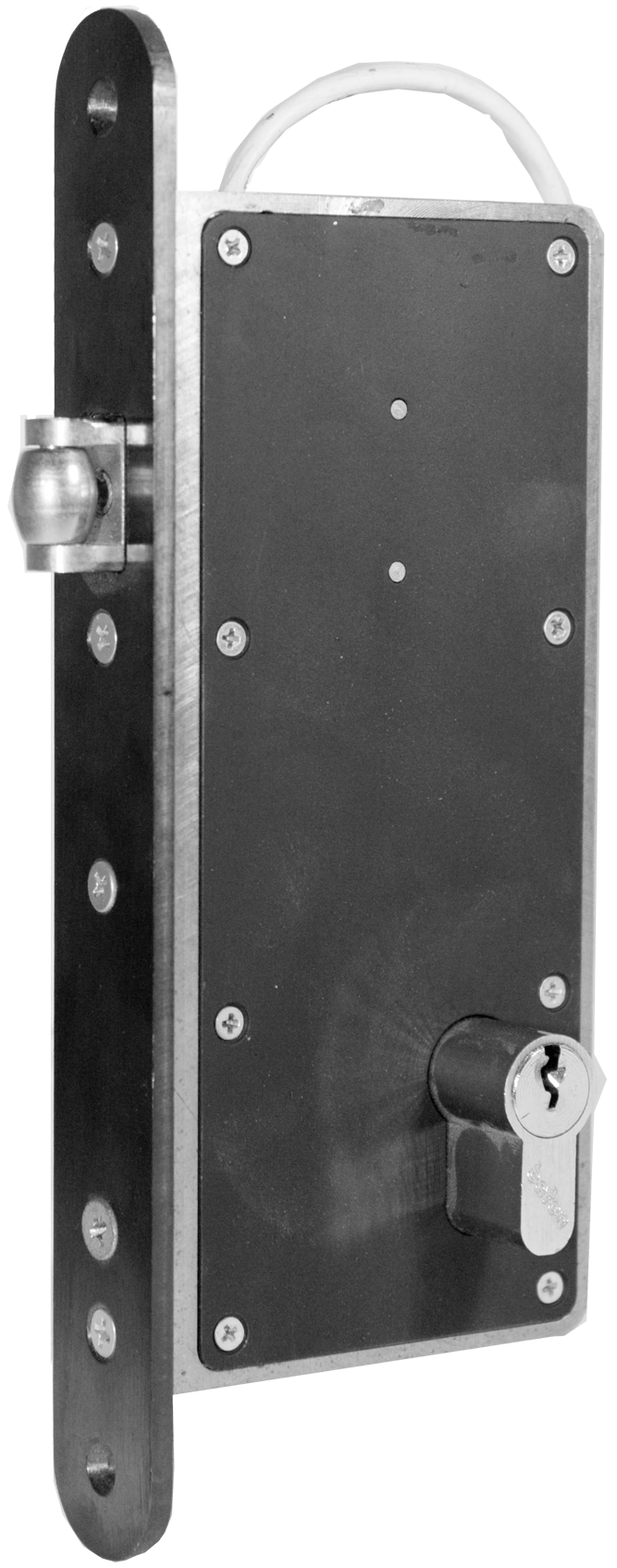

УСТРОЙСТВО ЗАПОРНОЕ ЭЛЕКТРОМЕХАНИЧЕСКОЕ “ eld.l - 03.nc.C11.40.3.0.dc.00 ”
НАЗНАЧЕНИЕ
eld.l-03.nc.C11.40.3.0.dc.00 представляет собой нормальнозакрытое устройство, предназначенное для запирания помещений различного назначения, устанавливается на дверях правого и левого исполнения, управляется пультом ДУ, имеющим нормальноразомкнутые контакты для внешнего управления и контакты датчика положения двери, а так же, посредством различных систем доступа.
СОСТАВ И ПРИНЦИП ДЕЙСТВИЯ
Устройство запорное электромеханическое eld.l-03.nc.C11.40.3.0.dc.00 состоит из четырёх основных элементов: механизм запорный с аварийным цилиндровым механизмом; планка; накладка ключа аварийного; ключ аварийный. Механизм запорный с силовым ригель-роликом выполнен в замкнутом металлическом корпусе, обеспечивает отпирание-запирание устройства, управляется дистанционно подачей постоянного тока напряжением 12 В., при отключении питания - автоматическое запирание устройства. Механизм аварийный обеспечивает запирание устройства изнутри и снаружи помещения при отсутствии питания в цепи управления eld.l-03.nc.C11.40.3.0.dc.00. Для обеспечения режима удержания и режима автоматического запирания дверей помещения необходим датчик положения двери в цепи управления устройством. Силовой ригель-ролик обеспечивает работоспособность устройства при нагрузке на дверь 500 кГ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ход ригель-ролика - 12 мм; Толщина двери - не менее 40мм; Рабочее напряжение - 12В; Потребляемый ток - не более 180мА; Напряжение удержания - 8В; Ток удержания - 100мА; Температура окружающей Среды — -10...+ 60 С; Влажность окружающей Среды — 45...85%; Режим работы — повторно-кратковременный; Состояние устройства в обесточенном режиме — ”закрыто”.
КОМПЛЕКТНОСТЬ
Механизм запорный - 1 шт; Ключ аварийный - 3 шт; Паспорт - 1 шт.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийное обслуживание производит ООО “Механические системы”. Претензии не принимаются, если неисправность возникла в результате небрежного обращения потребителя, вскрытия и самостоятельного ремонта, а также при отсутствии паспорта.
