ELD.L-06

УСТРОЙСТВО ЗАПОРНОЕ ЭЛЕКТРОМЕХАНИЧЕСКОЕ “eld.l - 06.nc.c11.403.Con1.mr.dc.01.03.04”

НАЗНАЧЕНИЕ

eld.l-06.nc.c11.403.Con1.mr.dc.01.03.04 – представляет собой нормальнозакрытое устройство, предназначенное для запирания помещений различного назначения, устанавливается на дверях правого и левого исполнения, управляется пультом ДУ, имеющим нормальноразомкнутые контакты для внешнего управления и контакты датчика положения двери, а также, посредством различных систем доступа. Высокая надежность, эргономичность и простота в пользовании устройством обеспечивается оригинальным механизмом-защёлкой, ригелем поворотным, ригелем управляющим механическим и встроенными датчиками положения.

СОСТАВ И ПРИНЦИП ДЕЙСТВИЯ

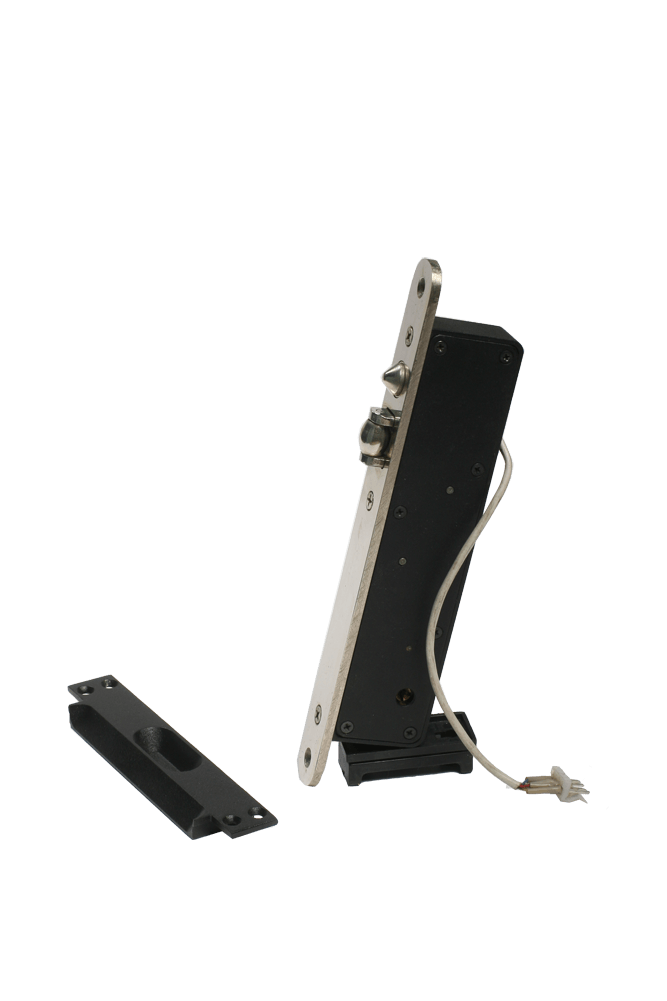

Устройство запорное электромеханическое eld.l-06.nc.c11.403.Con1.mr.dc.01.03.04 состоит из следующих устройств и элементов: механизм запорный электромеханический с аварийным цилиндровым механизмом; планка запорная; накладка ключа аварийного; ключ аварийный. Устройство запорное электромеханическое с ригелем поворотным выполнено в замкнутом металлическом корпусе, обеспечивает отпирание/запирание дверей, управляется дистанционно подачей постоянного тока напряжением 9,5...12 В, при отключении питания - автоматическое запирание. Механизм аварийный обеспечивает отпирание механизма запорного электромеханического изнутри и снаружи помещения при отсутствии питания. Ригель управляющий механический обеспечивает удержание устройства в открытом состоянии при открытой двери, что исключает необходимость режима удержания электромагнита. Ригель поворотный обеспечивает работоспособность устройства при нагрузке на дверь 500 кГ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ресурс - 500 000 циклов; Ход ригеля поворотного - 15 мм; Толщина двери - не менее 40мм; Напряжение первоначального импульса - 9,5...12В; Ток первоначального импульса - не более 180мА; Напряжение удержания - 5В; Ток удержания - 75мА; Температура окружающей Среды — -10...+ 60 С; Влажность окружающей Среды — 45...85%; Режим работы — кратковременный; Состояние устройства в обесточенном режиме — ”закрыто”.

КОМПЛЕКТНОСТЬ

Механизм запорный - 1 шт; Планка 06 - 1 шт; Накладка 02(ключа аварийного) - 2 шт; Ключ аварийный - 3 шт; Паспорт - 1 шт.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации eld.l-06.nc.c11.403.Con1.mr.dc.01.03.04 - 48 месяцев. При обнаружении неисправности производственного характера в течение гарантийного срока эксплуатации пользователь имеет право на бесплатное её устранение или замену модуля. Гарантийное обслуживание производит ООО “Механические системы”. Претензии не принимаются, если неисправность возникла в результате небрежного обращения потребителя, вскрытия и самостоятельного ремонта, а также при отсутствии паспорта.

Испытания устройства

В результате проведённых испытаний все устройства запорные электромеханические ELD.L-06.C.NC сохранили работоспособность. Сборочные единицы устройств поломок, трещин и деформаций не имеют.
